Schéma Electrique 4G DIN Accès

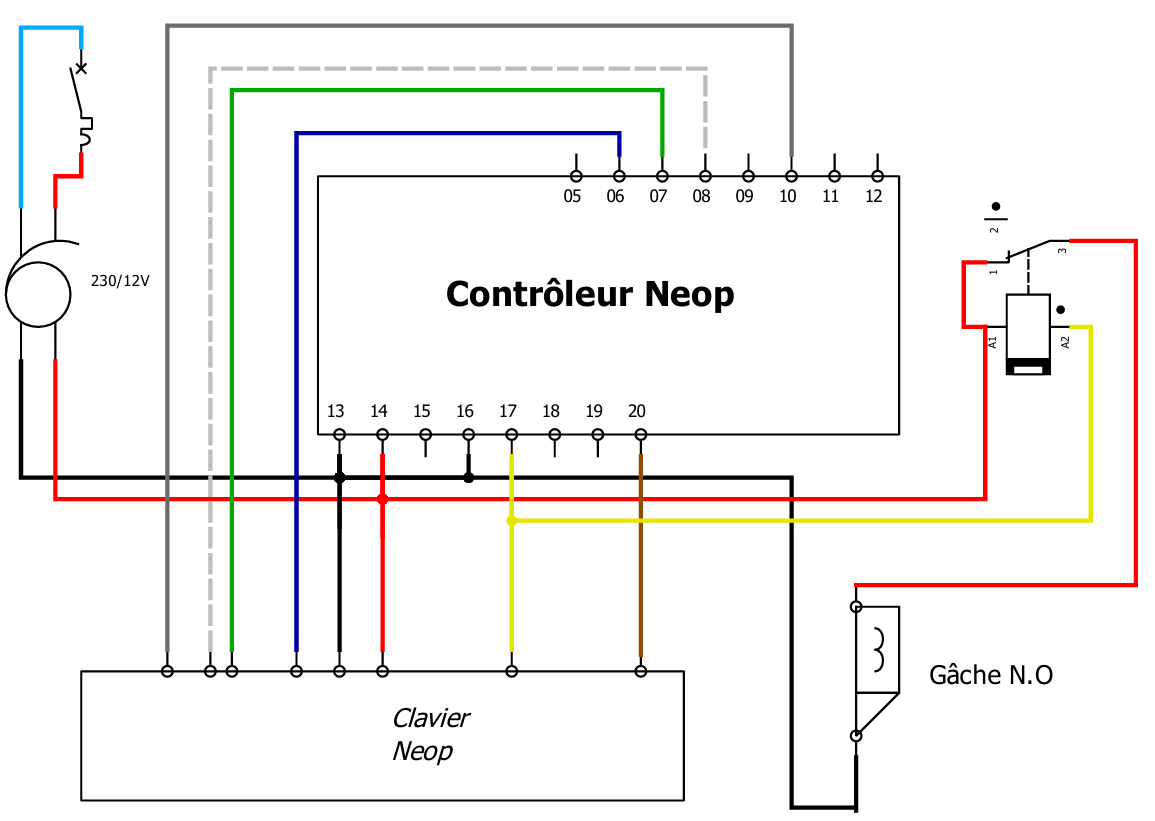

Schéma Electrique 4G DIN Accès N.O Positif
> Le fils qui part de la borne 4 du clavier et qui vas vers la borne 8 du contrôleur est de couleur Blanc
> Le fils qui part de la borne 5 du clavier et qui vas vers la borne 17 du contrôleur du clavier est de couleur Jaune

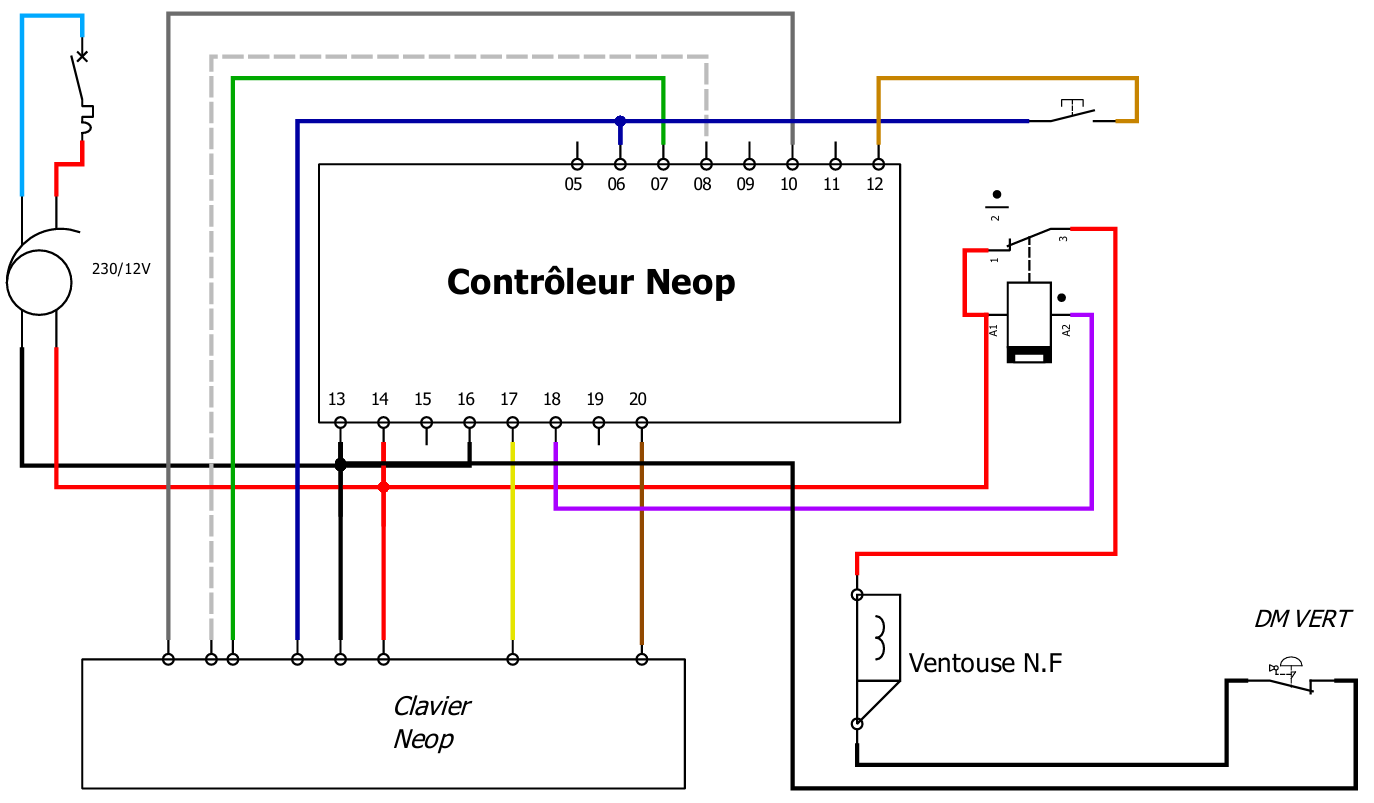

Schéma Electrique 4G DIN Accès N.O Négatif + BG Vert
Montage fortement déconseillé si aucune autre solution de sortie n'est possible en cas de coupure électrique, préféré une poigné mobile !
> Le fils qui part de la borne 4 du clavier et qui vas vers la borne 8 du contrôleur est de couleur Blanc
> Le fils qui part de la borne 5 du clavier et qui vas vers la borne 17 du contrôleur du clavier est de couleur Jaune
Carnet de câblage :
> Prévoir un câble de 4 paires (8fils) pour le clavier > Prévoir un câble de 2 paires (4fils) pour le BP de sortie
> Ne pas utiliser de fils type RJ45 pour la ventouse/gâche
